更换断路器，这一电路维修工程在家庭中并不罕见，甚至可能成为家庭供电端最常见的故障。但当断路器出现故障时，我们真的需要请专业电工来解决吗？事实上，掌握更换断路器的技巧，就能在关键时刻展现你的实力，让老婆孩子刮目相看。

在开始更换前，务必确保总开关处于断电状态，并使用试电笔进行测试，以确保安全。如果需要更换总开关，必须断开楼道电表箱内的开关，并安排专人看守，直至施工完成。

此外，了解断路器的一些基础知识也至关重要。例如，我们常听到的1P和2P，它们分别代表1级和2级。这两种断路器都有上下两个接线柱，每级的宽度为17.5毫米。例如，一个2P断路器的宽度就是17.5*2=35毫米。
1P与2P断路器的主要差异在于控制范围。1P断路器仅能控制火线，而2P断路器则能同时控制零线和火线。这意味着在断路器断开时，2P断路器的零线和火线都会被切断，但1P断路器的零线却保持连接状态。

值得注意的是，带漏电功能的1P断路器与不带漏电的2P断路器在外形上可能相似，但它们的接法有所不同。带漏电的1P断路器同样拥有四个接线柱，但值得注意的是，即使零线在1P断路器上接通，它也不会在断路时被切断。

在选择断路器时，通常家用配电箱的总开关会选用2P断路器或带漏电的2P断路器，照明回路则适合使用1P断路器。对于插座回路，推荐使用带漏电的1P断路器或带漏电的2P断路器。此外，总开关的分断电流必须大于各支路的电流以确保安全。

在配电箱的安装中，零排和地排起着至关重要的作用。零排是总开关下口零线的连接点，而所有1P断路器回路中的零线都来源于此。另一方面，地排在安装时已经进行了接地处理，它是插座上地线的来源。虽然零排和地排在外形上有所相似，但它们的功能和接法是不同的。特别需要注意的是，在使用零排时，需要在两端加装绝缘端子以确保安全。

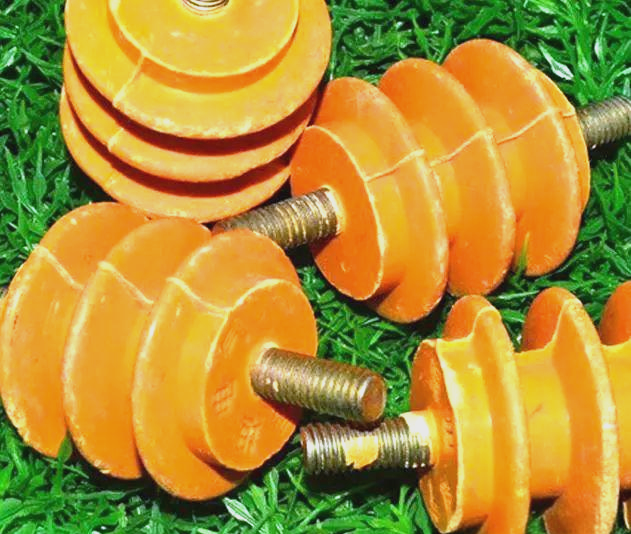

绝缘端子：确保安全的关键部件

在配电箱的安装与使用过程中，绝缘端子扮演着至关重要的角色。它被广泛应用于零排的两端，旨在确保电流能够顺畅传递，同时保障使用者的安全。通过加装绝缘端子，我们可以有效地防止电流泄露和触电事故的发生，为家庭用电安全提供坚实保障。

配电箱断路器的正确接法——安全用电的关键一步
在配电箱的安装与使用中，断路器的接法同样至关重要。它直接关系到电流的控制与家庭的用电安全。正确的接法能够确保断路器在必要时能够迅速切断电流，从而防止电气事故的发生，保障居住者的生命财产安全。

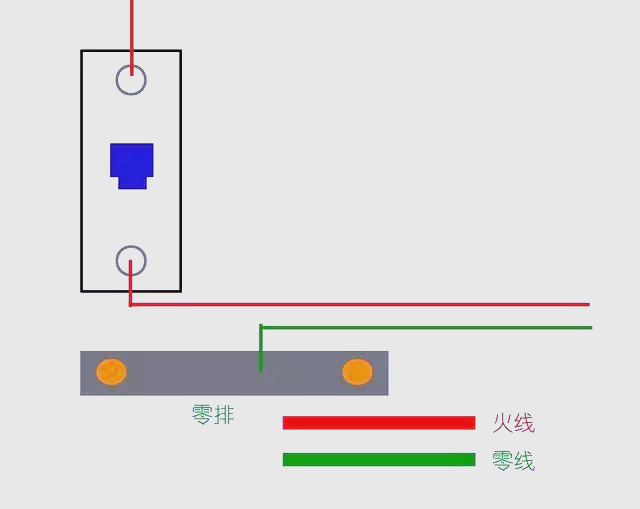

1P断路器——配电箱中的关键角色

在配电箱的众多组件中，1P断路器扮演着不可或缺的角色。它不仅负责控制电路的通断，更在关键时刻能够迅速切断电流，保障家庭用电的安全。正确的接法对于确保断路器的性能至关重要，因此，了解并掌握1P断路器的接法，是每个家庭用电安全的重要一环。

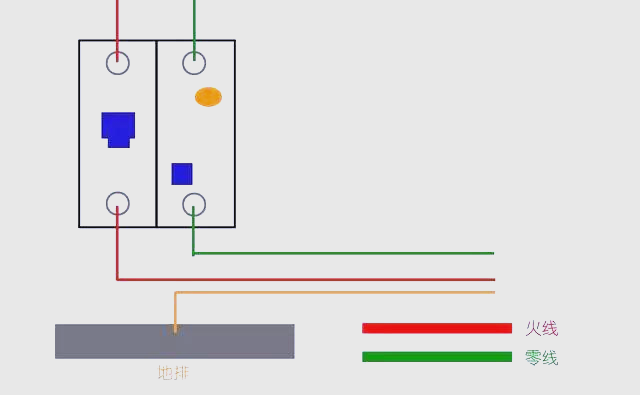

带漏电保护功能的1P断路器

在配电箱中，还有一种特殊的1P断路器，它不仅具备通断电路的基本功能，还额外配备了漏电保护功能。这种断路器能够在检测到漏电时，迅速切断电流，进一步增强家庭用电的安全性。

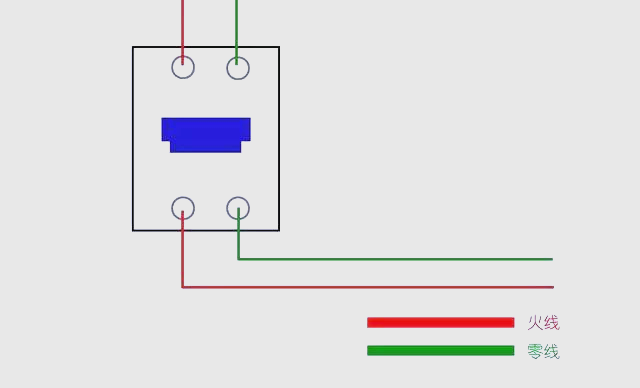

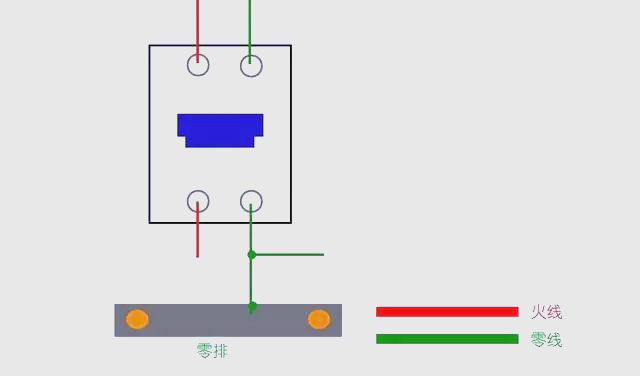

在配电箱中，除了1P断路器外，还有一种2P断路器，它常被用作主开关。这种断路器具有过载和短路保护功能，能够确保电路的安全运行。当电路中出现过载或短路时，2P断路器会迅速切断电流，以保护家庭用电的安全。

当2P断路器不被用作主开关时，它仍然发挥着重要的作用。这种断路器不仅具备过载和短路保护功能，还能在电路出现问题时迅速切断电流，确保家庭用电的安全。虽然它不担任主开关的角色，但其重要性不容忽视。

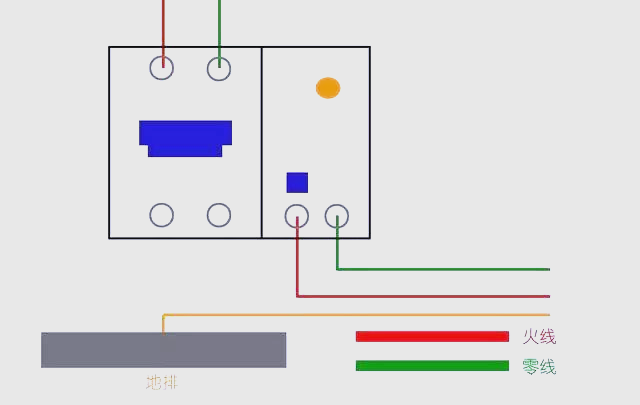

带漏电保护的2P断路器

这种断路器不仅具备过载和短路保护功能，还融入了漏电保护机制，进一步增强了家庭用电的安全性。在电路出现异常或漏电情况时，它能迅速作出反应，切断电源，从而保障人身和财产的安全。

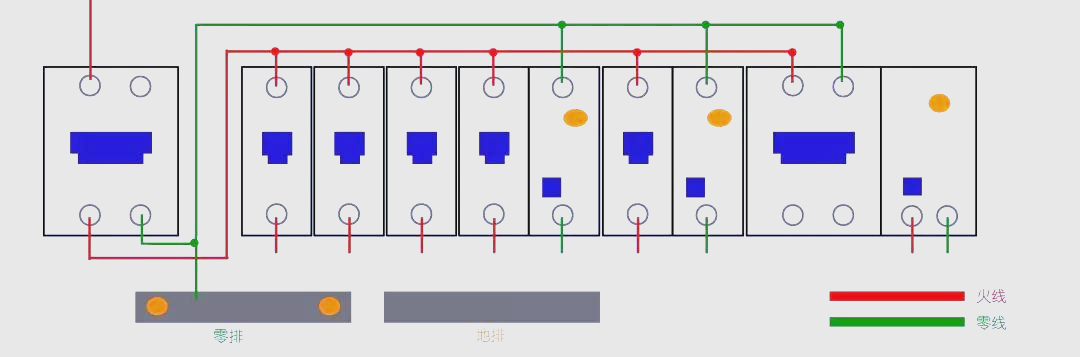

配电箱完整接线图示例

在家庭电路中，配电箱的接线至关重要。一个完整的接线示例，能够清晰地展示各个线路的走向和连接方式，为家庭电路的安全与稳定提供有力保障。通过参考配电箱完整接线图，我们可以更好地理解和掌握家庭电路的布局与连接，确保用电安全无忧。

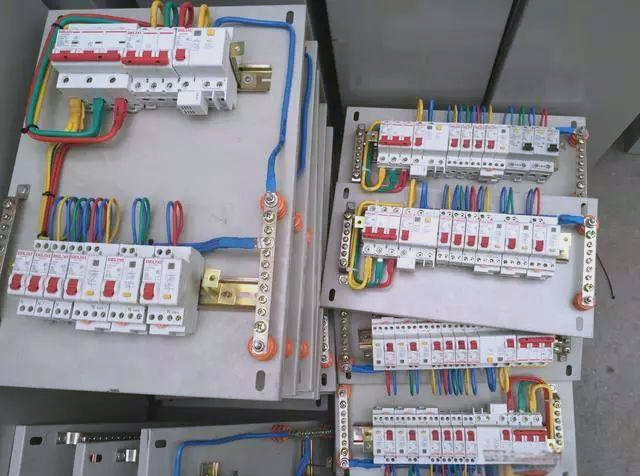

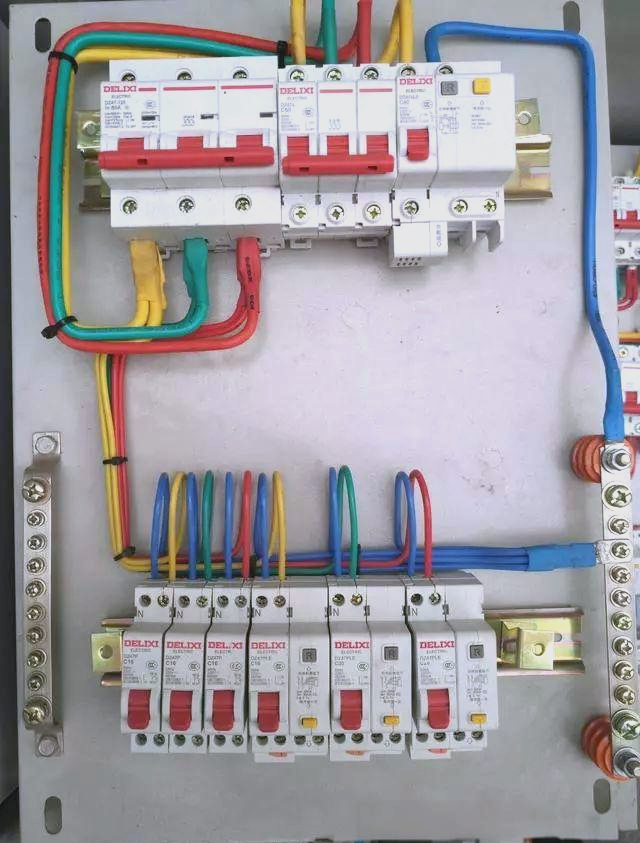

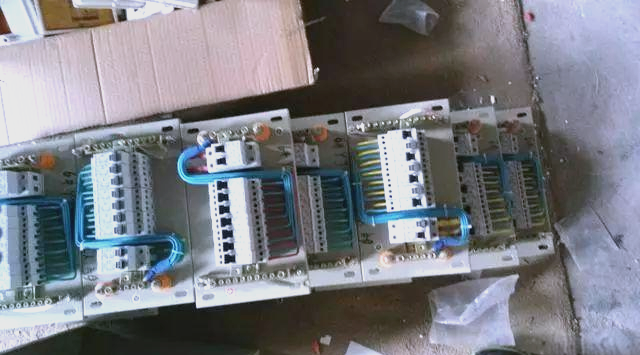

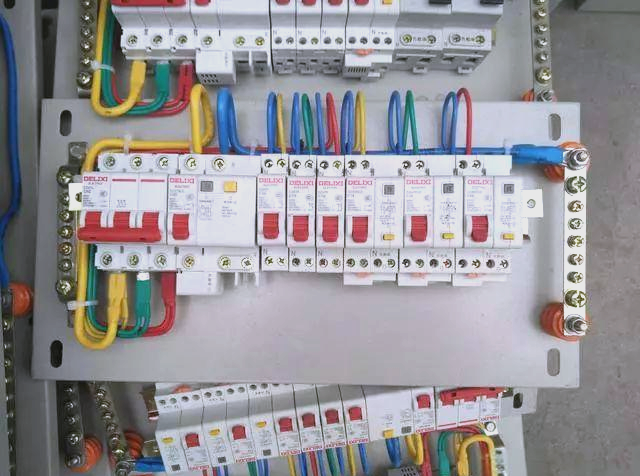

工厂箱盘芯成品展示（请注意，以下图片中，仅首张为户箱，其余均为适用于商业或工业用电的配电箱）▼
